Антенна "Дельта ЦИФРА.5V - USB" [40]

Антенна "Дельта ЦИФРА.5V - USB"

Предназначена для приёма телевизионных программ в ДМВ
диапазоне цифрового телевещания через приставку
DVB-T2 или ТВ приемник с DVB-T2 декодером.
Рассчитана для работы в интервале температур от 5 до
35 грд.С и предельном значении относительной
влажности воздуха 80% при 25 грд.С.

Антенна укомплектована усилителем для повышения уровня
сигнала и компенсации его затухания в кабеле антенны.
Антенный усилитель не имеет собственного
источника и рассчитан на питание 5 В, подводимое по
кабелю антенны от источника, встроенного в цифровую
приставку DVB-T2 или ТВ приемник с DVB-T2 декодером.
Ток потребления не более 35 мА.

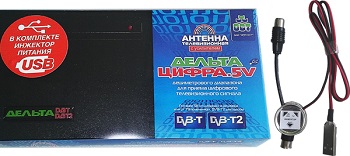

В комплект входит инжектор питания USB для подачи
питания 5 В к усилителю антенны от USB выхода
телевизора.

Основные технические характеристики:

Диапазон рабочих частот, МГц 470 – 790 (21 - 60 телевизионные каналы)
Среднее значение коэффициента усиления, дБи 20 - 22
Коэффициент стоячей волны по напряжению (КСВН), не более 2
Поляризация принимаемых ТВ сигналов горизонтальная
Волновое сопротивление кабеля антенны, Ом 75
Длина кабеля антенны, м 3
Габаритные размеры антенны (длина?ширина?высота), мм 206*12*100
Масса, кг, не более 0.2

Подготовка антенны к работе:

Для работы с цифровой приставкой DVB-T2 подключите

кабель антенны к антенному входу приставки. В
меню
приставки выберите режим подключения
антенны к
питанию 5 В. Настройтесь на любой канал
DVB-T2.
Изменяя направление приёма, путём
поворота антенны
в горизонтальной плоскости,
выберите положение,
обеспечивающее устойчивое
изображение на экране ТВ.

Для работы с ТВ приёмником со встроенным DVB-T2
декодером, подключите кабель антенны к ТВ приёмнику
через инжектор питания ИП-01, в соответствии с
указаниями, прилагаемыми к инжектору питания.
Положение антенны выбирается, как описано выше.
